一、主題內容與適用范圍
本規范規矩了氨制冷設備用中心冷卻器(以下簡稱冷卻器)的術語、產品分類、技能要求、實驗辦法、查驗規矩、象征、包裝和運送。
本規范適用于氨制冷設備用中心冷卻器。
二、引證規范
1) GB 1226 通常壓力表
2) GB 12241 安全閥通常要求
3) GB/T 13306 標牌
4) JB/T 6917 制冷設備用壓力容器
5) JB/T 6918 制冷用金屬與玻璃燒結液位計和視鏡
6) ZB J73 029 氨制冷設備用管式換熱器清潔度測定辦法
7) ZB J73 042 制冷用壓力、壓差控制器
三、術語
★ 中心冷卻器
用于雙級壓縮機中的高壓級壓縮機吸氣和低壓級壓縮機排氣間的換熱器，其目的是將高壓級壓縮機吸入前的制冷劑冷卻。
四、產品分類
★ 型式
冷卻器的構造型式為立式殼盤管式。
★ 類型
1.  類型表明辦法
冷卻器的類型由大寫漢語拼音字母和阿拉伯?dāng)?shù)字(以下簡稱數字)構成。其類型的表明辦法規矩如下：

1. 類型示例
ZQ7.5–1： 表明名義冷卻面積為 7.5 m2，首次改型的冷卻器。
2. 基本參數

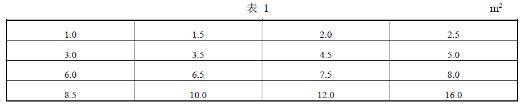

冷卻器的名義冷卻面積應符合表 1 的規則。

1. 規劃條件
2. 規劃壓力
盤管內： 2 MPa；
盤管外： 1.4 MPa。
3. 規劃溫度
盤管內： 50℃；
盤管外： 38℃。
